¡Hola nuevamente!.

Hoy me toca ir a la segunda parte del tema: Corrección por temperatura. En la entrada anterior puse cómo resolvemos cuando tenemos que corregir la temperatura del módulo, con frío.

Al ser el módulo un semiconductor, cuando hace frío sube su tensión, eso puede traer aparejados problemas en los equipos, si nos acercamos demasiado a la tensión máxima admisible de los mismos, ¿pero qué pasa cuando sube la temperatura?

Lo primero que tenemos que hacer es, calcular con 2 de los parámetros de referencia de los módulos, a qué temperatura llegará la celda. Esos parámetros son STC y NOCT. NOCT es Nominal Operation Cell Temperatura, o Temperatura de Operación Nominal de la Celda. (Ver: https://es.wikipedia.org/wiki/Panel_fotovoltaico#TONC )

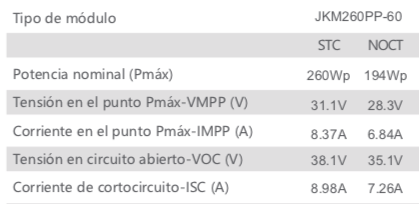

Veamos eso cómo es en la realidad:

Vemos que para un mismo módulo, en condiciones STC tenemos 260Wp y en condiciones NOCT 194Wp... ¡¿Cómo?!... Y si, es un semiconductor, ¿recuerdan?, eso hace que al calentarse, pierda tensión y baje su potencia total.

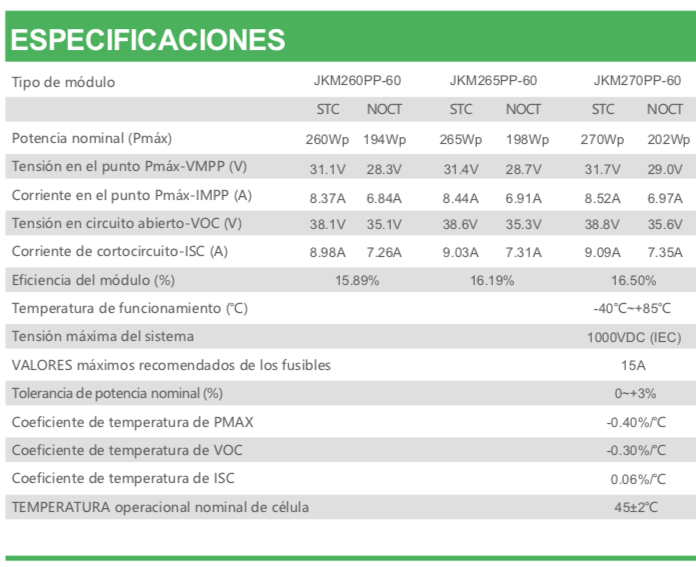

Ahora, veamos la grilla completa.

Ahí vemos todos los valores, incluidos los coeficientes de temperatura. Ahora, vamos a aplicar primero una fórmula que nos va a decir, a qué temperatura podemos esperar que se vaya la celda, con máxima radiación.

 Tc = Tai [ºC] + ((Tnoct [ºC] - 20ºC) * G [W/m2] / 800 [W/m2] )

Tc -> Temperatura de la celda
Tai -> Temperatura máxima ambiente del aire.
Tnoct -> La temperatura NOCT. 45ºC.
G -> La radiación máxima incidente. Puede ser 1000W/m2, o superior si consideramos un reflejo importante. Usamos 1000W/m2.

Si en Buenos Aires, una máxima registrada es de 36ºC, entonces queda así:

Tc = 36 [ºC] + ((45 [ºC] - 20ºC) * 1000 [W/m2] / 800 [W/m2] ) = 36 [ºC] + 31,25 [ºC] = 67,25 [ºC]

Vale decir, que ese módulo, en condiciones de radiación alta y una temperatura del aire de 36ºC va a tener sus celdas a 67,25ºC. Podemos resumir en que sube ~32ºC la temperatura de la celda, fuera del laboratorio, en verano.

Ahora, ¿qué pasa con la tensión mas baja?, en este caso es la Ump o Vmp.

Bueno, repetimos la cuenta de la entrada anterior, pero en Ump.

ƒ = Coeficiente de temperatura.

Ump@36ºC = Ump + (Ump * ƒ * (Tc - Tstc)) = 31,1V + (31,1V * -0,31%/ºC * (67,25ºC - 25ºC)) = 27,03V

Vale decir, que perdimos 4V por la temperatura ambiente. Eso se da a lo largo de toda la cadena de módulos.

Este efecto, además de hacer que perdamos potencia, puede hacer que los módulos, caigan por debajo de los valores de tensión que tenemos en nuestros reguladores o inversores.

Así que ahí lo tienen, con ambos cálculos se puede estimar el movimiento de la tensión de los módulos, en los extremos de temperatura.

¡Saludos!
