¡Hola a todos!, ¿cuánto tiempo pasó?

Bueno, si, pasó algo de tiempo (4 meses), y estuvimos entre ocupados y preocupados.

Pudimos, con permisos y autorizaciones, hacer un trabajo de ampliación en un campo, que es un sistema Acoplado en alterna (Ac-Coupling), ¿cómo funcionan?

Bueno, en sistemas Conectados a red (On-Grid), los inversores necesitan SI O SI tener la red eléctrica como referencia, para poder inyectar en esta misma, la energía que vamos a usar, o entregar a la compañía distrbuidora.

Por otro lado, en los Aislados de la red (Off-Grid), los equipos son basados en baterías, por ende, mientras hay batería, levantan energía, y convierten la tensión y corriente que está almacenada en Corriente contínua a Corriente alterna, donde la usamos y distribuimos como siempre.

Ahora, ¿qué pasa si quiero tener un sistema que utilice una combinación de estos equipos?

Bueno, primero, nuestro inversor a baterías (el Off-Grid) debe ser bidireccional, ya que a su salida (si a la salida de corriente alterna) vamos a conectarle otro inversores, estos serán conectados a red (red generada por el inversor Off-grid).

Va acá un diagrama:

En amarillo vemos los equipos a batería, bidireccionales, en rojo los conectados a red. Con una sola advertencia sobre este funcionamiento:
La red entra x los bidireccionales, que son quienes manejan los flujos de energía, si es que existe red alguna. O puede ser un grupo electrógeno, para cuando no hay sol por muchos días.

Bueno, volviendo a cómo funciona, estos equipos Bidireccionales (lo dije muchas veces, ¿no?), bueno, son el cerebro del sistema, y se comunican con los equipos Conectados a red (los rojos) mediante la frecuencia y tensión de la red que generan, vale decir, que se coordinan acciones de cuanta energía generan, basados en la frecuencia y tensión que tienen la red generada por los Bidireccionales (en amarillo)

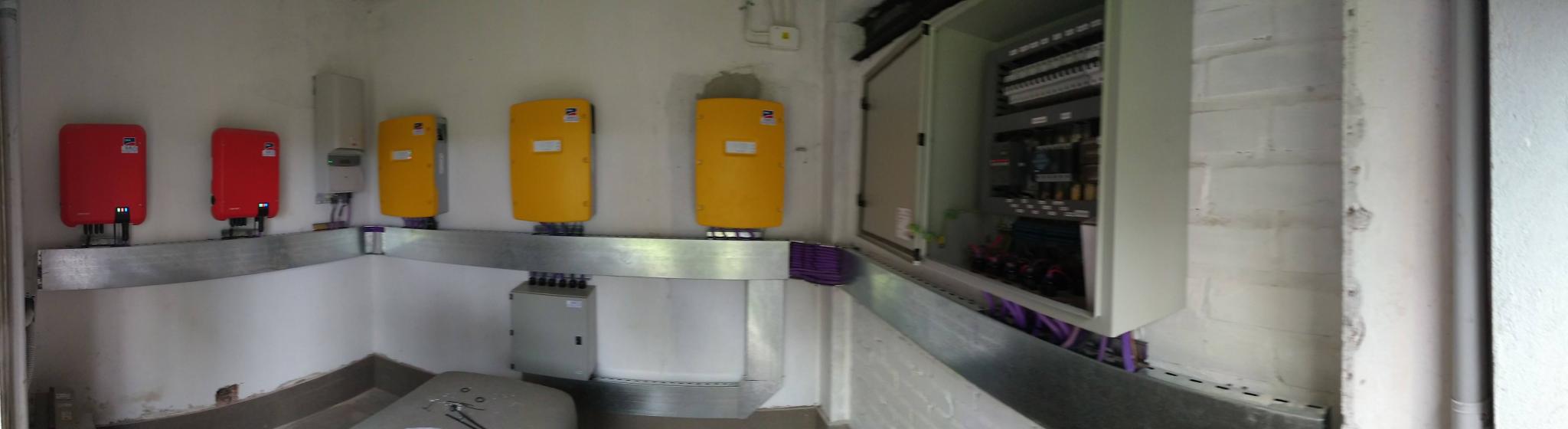

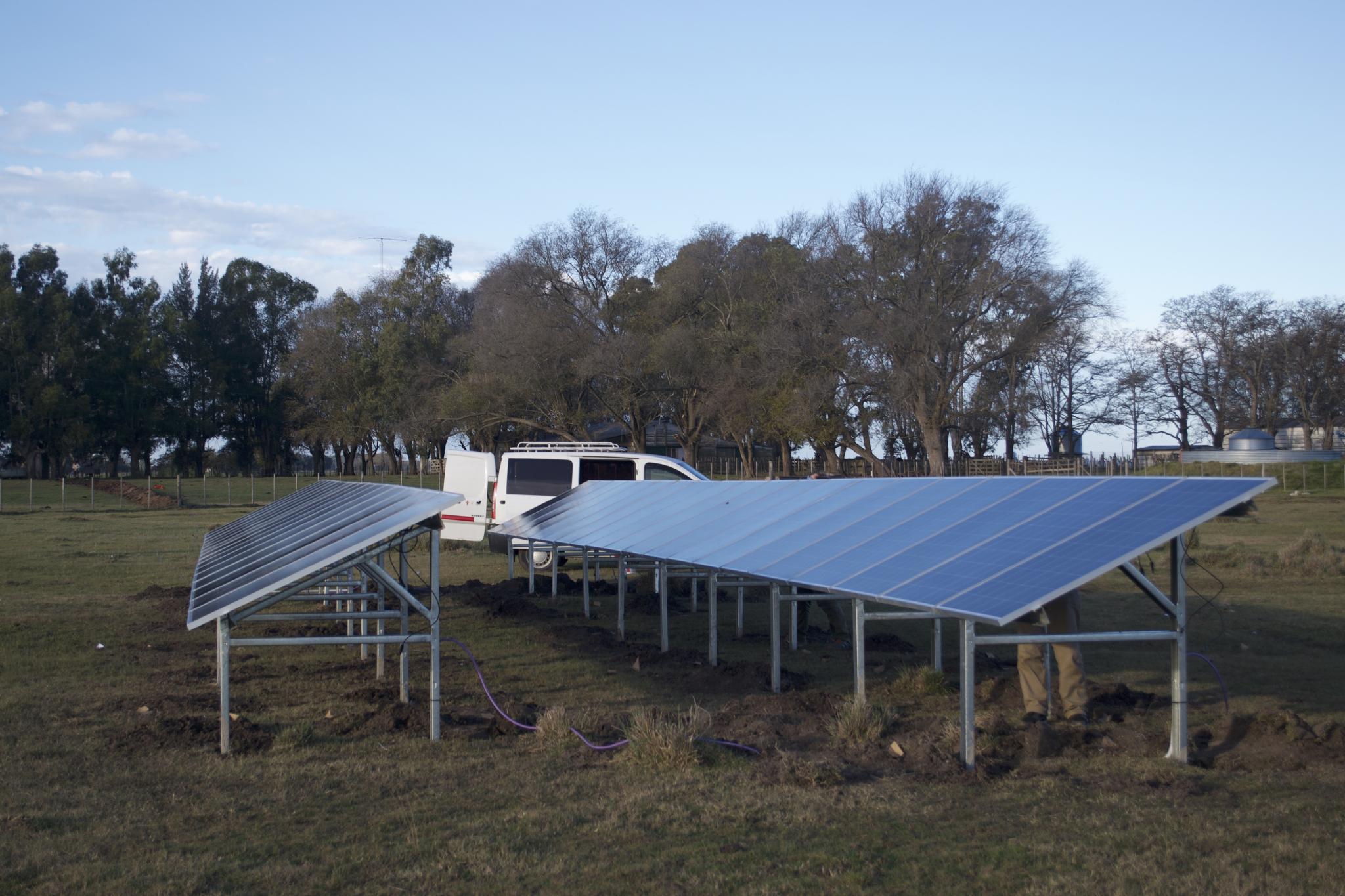

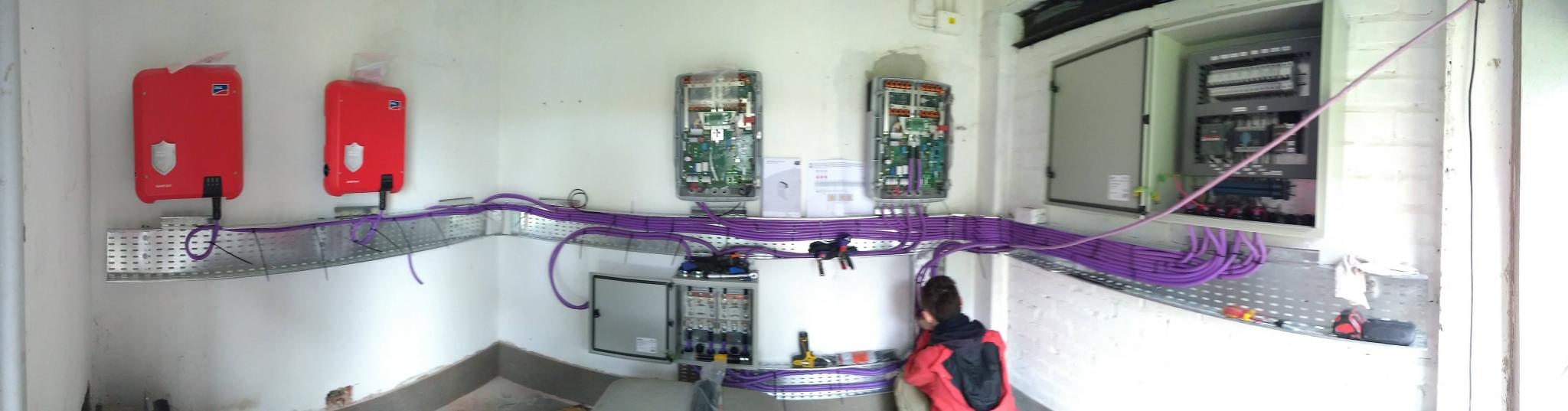

He aquí la obra completa.

Mediante este sistema, basado en el "Derateo de potencia" por tensión/frecuencia, las baterías no se sobrecargan, porque los equipos en amarillo (SMA, Sunny Island 8.0H-13) se comunican y manejan las necesidades de energía del banco de baterías, condicionando cuanta energía general los equipos rojos (SMA, Sunny Boy 5.0-1AV-41) y el beige que se ve en la foto (ABB, PVI-5000/6000-TL-OUTD).

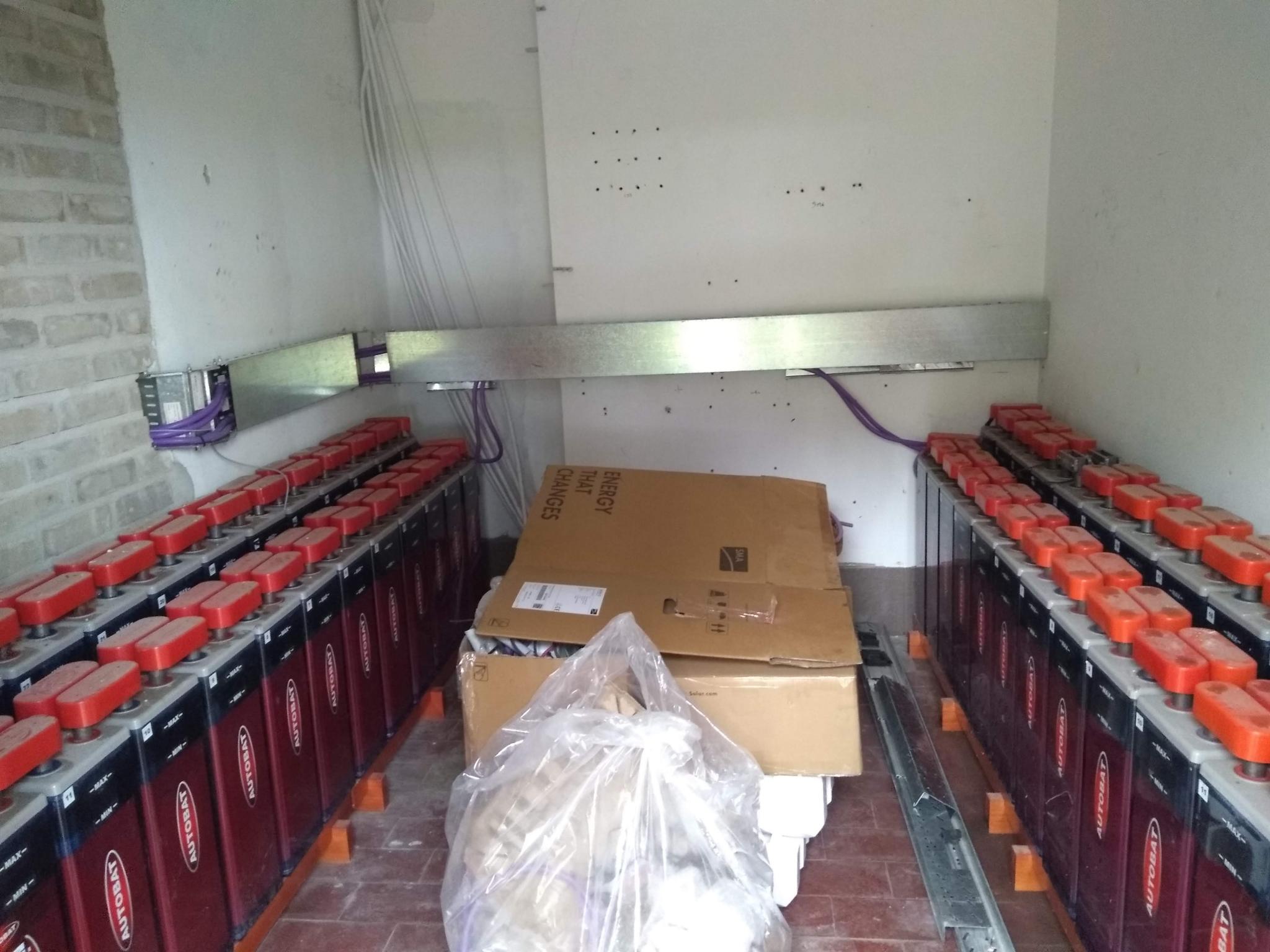

Es importante mantener el banco en condiciones, por ello, regular cuanta corriente reciben, y las etapas de carga es trabajo de los Sunny Island, que monitorean la tensión y van registrando también la demanda de energía que se produce en el consumo de las viviendas.

Es una obra compleja, pero que se puede realizar con adecuado planeamiento y desarrollo.

De esta manera, tenemos equipos con muchísima inteligancia, y que trabajan como una pequeña red de distribución eléctrica: Una Mini-Red. (Micro red para ser exactos)

Una de las obras mas lindas que me tocó hacer. Realizada para SyR Energía (http://www.syrenergia.com.ar/)

El entorno es algo que siempre ayuda.
