Hola a todos, ¡feliz 2020!, espero que hayan empezado el año con todo.

En esta entrada voy a hablar un poco de TABLEROS PARA SISTEMAS FOTOVOLTAICOS.

Si hablamos de tableros para sistemas On-Grid, que son mas sencillos, la Disposición 28-2019 anexo nos muestra lo siguiente:

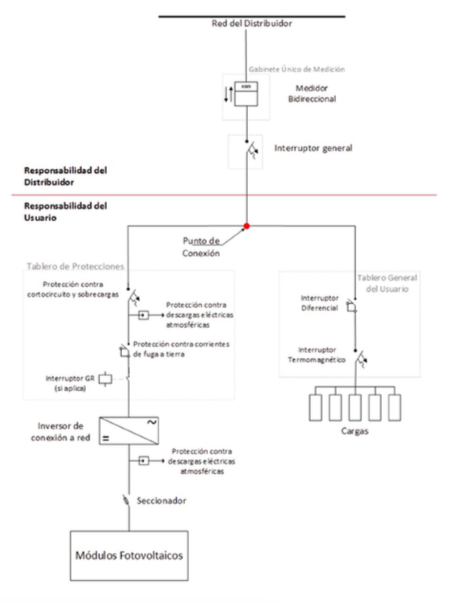

Aquí vemos lo que recomienda (o recomendaba) la Secretaría de Energía de la Nación, y que está en sintonía con la norma AEA 90364-7-712, que habla de los Sistemas Fotovoltaicos.

Lo que nos pide es:

• Descargadores de Sobretensiones de CC.
• Un seccionador para el lado CC.
• Descargadores de Sobretensiones para alterna.
• Termomagnética e Interruptor diferencial.

Algo así:

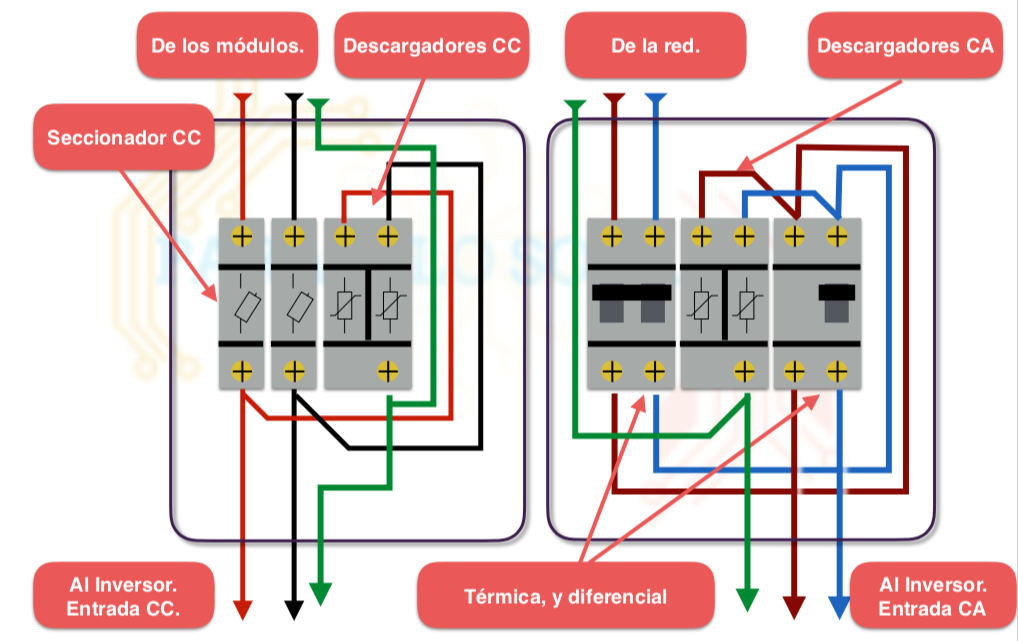

Vemos arriba los fusibles y descargadores de CC (el seccionador también viene con el equipo) y abajo térmica, diferencial y descargadores de CA.

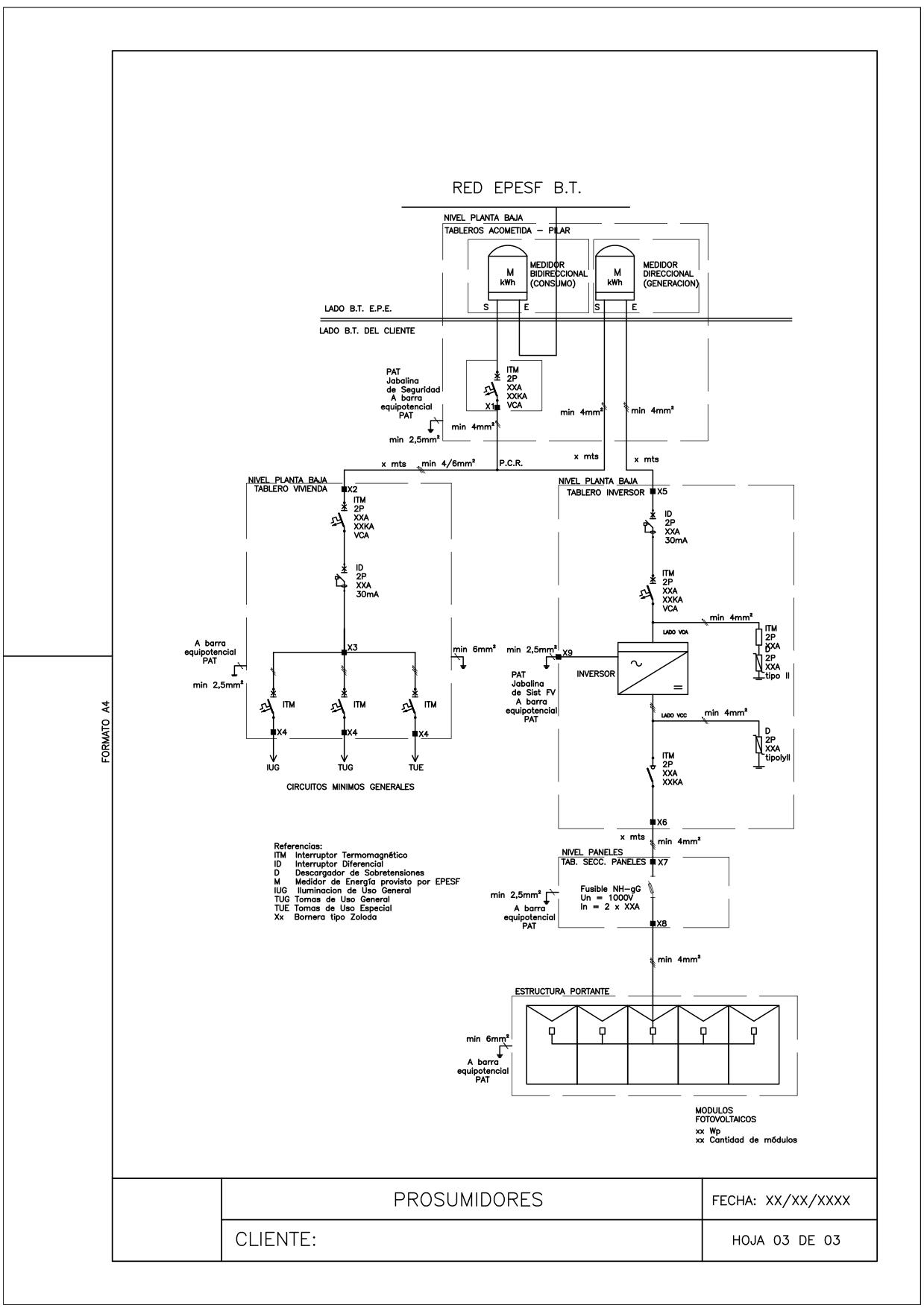

Ahora, en algunas jurisdicciones, como en Santa Fe, por ejemplo, nos piden un corte a nivel de módulos, muy en sintonía con lo que se pide en Australia. Acá les dejo el modelo que nos dieron en la distribuidora:

Como vemos, es muy claro (si uno está acostumbrado a leerlo) y tiene todos los componentes que debemos incluir en la instalación.

Resumiendo, algo así:

Ahora, si lo que necesitamos es un tablero para Off-Grid estamos ante algo mucho mas complejo.

Ahí debemos proteger:

• La entrada de módulos.
• Si el regulador es independiente, la línea del regulador a las baterías.
• La entrada del inversor de baterías.
• Y todas las partes de CA.

Son algo mas complejo, y necesitan mas componentes, mas tiempo para armarlos, y mas dedicación al diseñarlos.

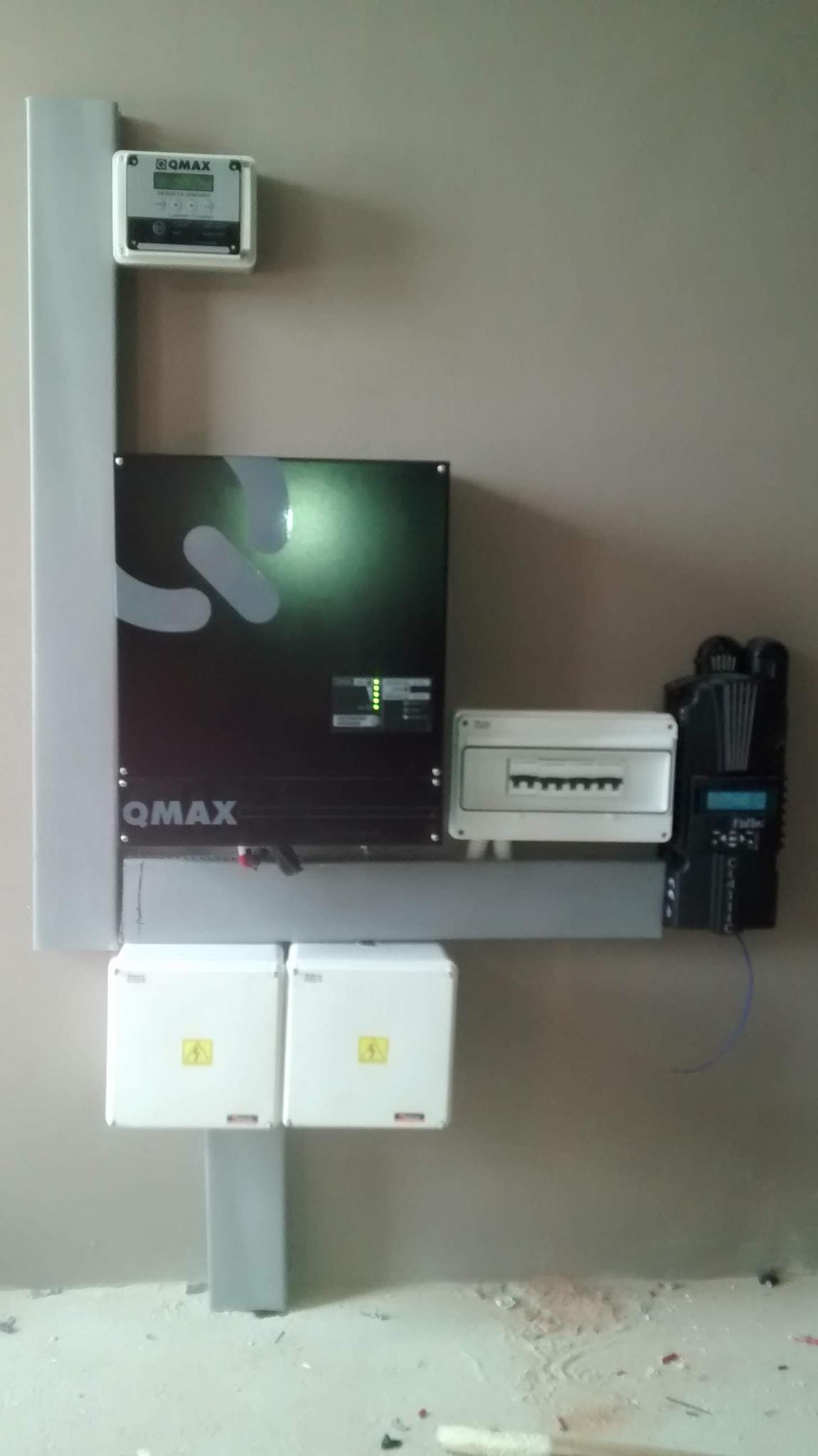

Veamos la parte de la conmutadora, por ejemplo, en CA y CC.

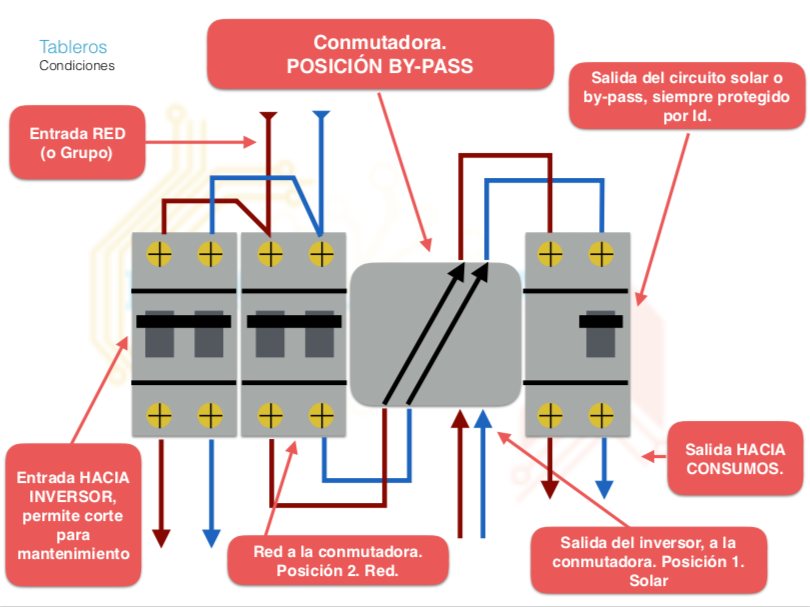

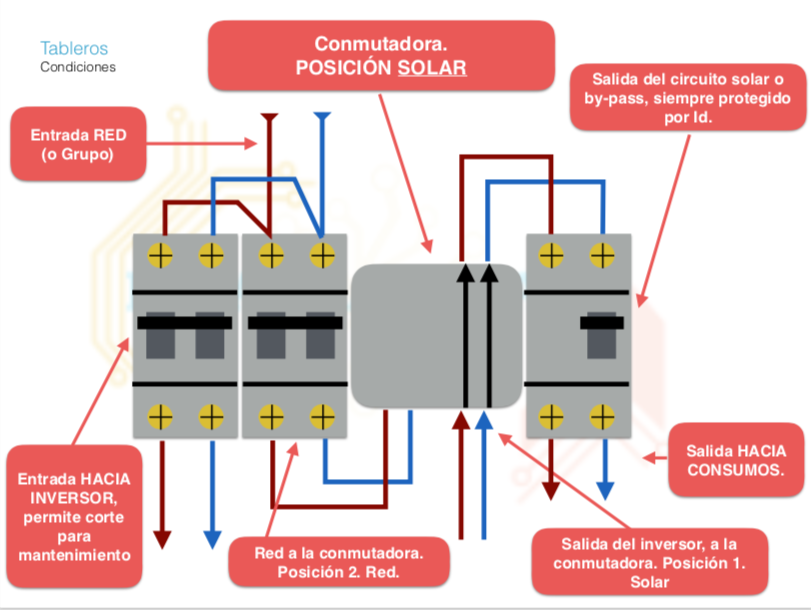

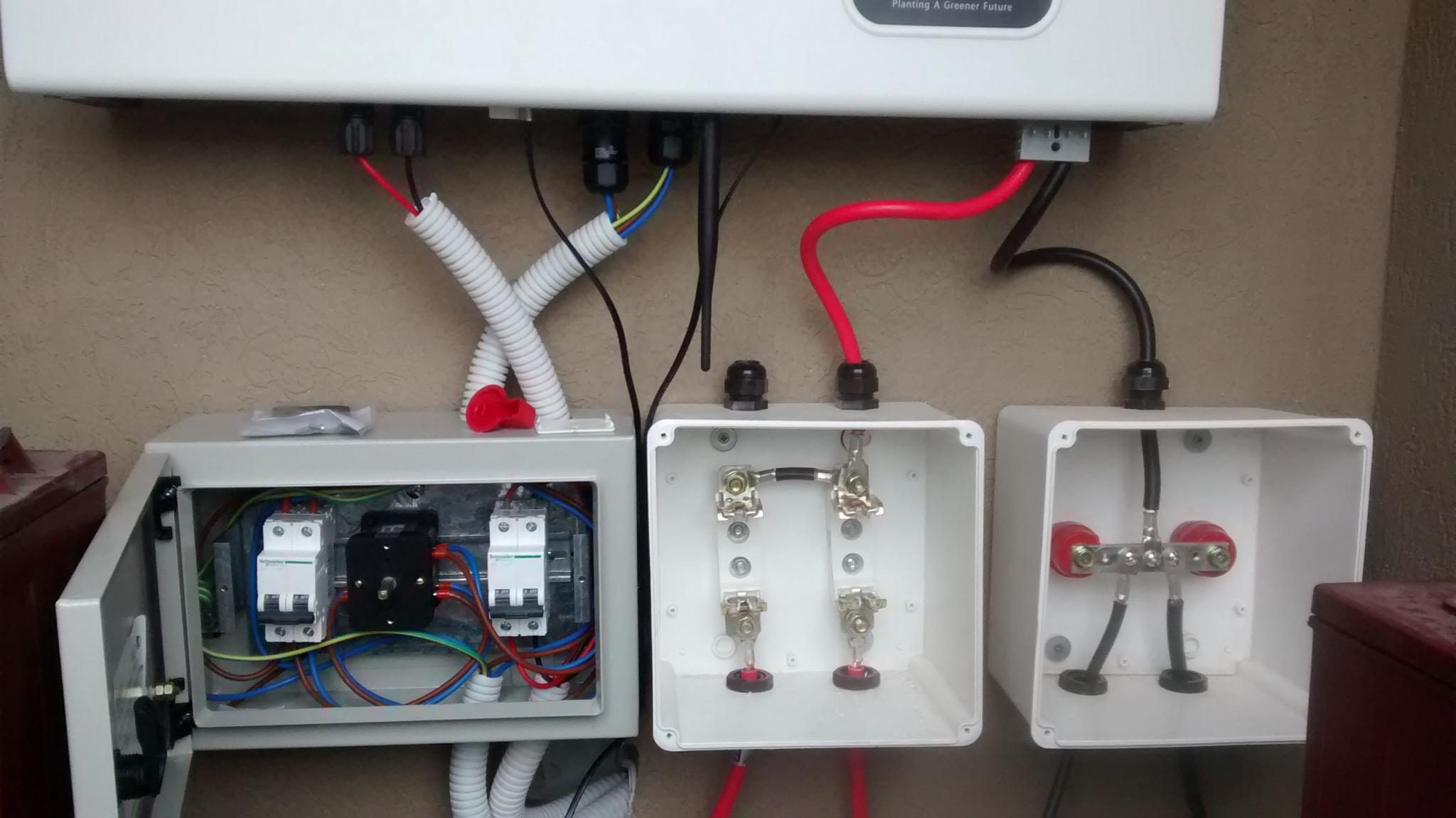

En el medio vemos una conmutadora, que nos permite, si se van a hacer trabajos que superan la potencia del equipo, o necesitamos hacer by-pass por mantenimiento, conmutar otra vez hacia la red.

Es muy importante contar con los elementos de protección de cada línea adecuados, y dimensionados para las corrientes que van a circular por ellos.

Bueno, espero que les haya servido, y recuerden, el 24, 25 y 26 de Enero, en Paralelo Solar, se estará dictando un curso de Sistemas Off Grid, intensivo.

https://www.paralelosolar.com/capacitaciones/intensivo-fotovoltaico-fv-off-grid-19h/

¡Los Esperamos!
